Marca e Modelo
• Marca: Asus

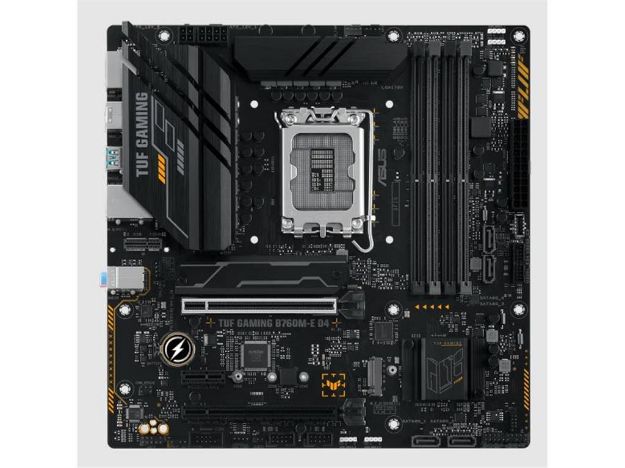

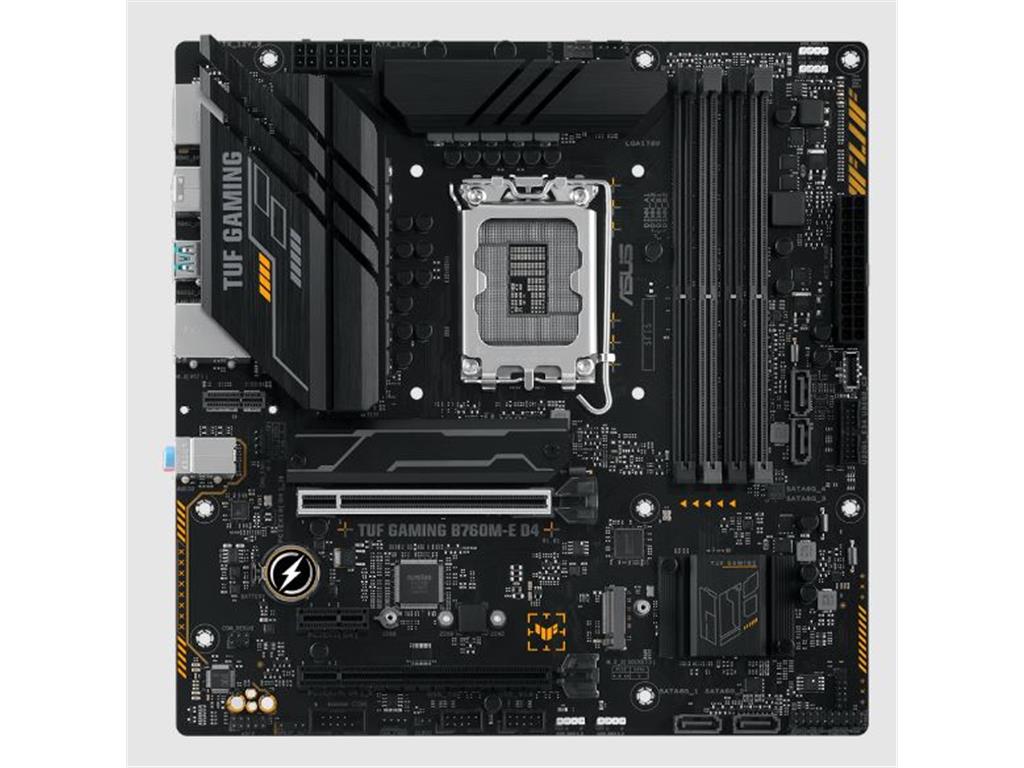

• Modelo: TUF Gaming B760M-E D4
CPU
• Suporte ao soquete Intel® LGA1700
• Compatível com processadores Intel® Core™ de 13ª geração, Intel® Core™, Pentium® Gold e Celeron® de 12ª geração
• Suporte às tecnologias Intel® Turbo Boost 2.0 e Turbo Boost Max 3.0
Chipset
• Chipset Intel® B760
Memória
• 4 slots DIMM, até 128 GB
• DDR4 5333(OC) até 2133 MHz
• Compatível com memória não ECC, sem buffer
• Suporte à arquitetura de canal duplo
• Compatível com Intel® Extreme Memory Profile (XMP)
• Tecnologia ASUS OptiMem II
Gráficos
• 1 x DisplayPort 1.4 (máx. 4K@60Hz)
• 1 x HDMI 2.1 (máx. 4K@60Hz)
Slots de Expansão
• 1 x slot PCIe 4.0 x16 (CPU)
• 1 x slot PCIe 4.0 x16 (modo x4)
• 1 x slot PCIe 4.0 x1
Armazenamento
• 2 x slots M.2 (PCIe 4.0 x4 – chave M, 2242/2260/2280)
• 4 x portas SATA 6 Gb/s
• Suporte a Intel® Rapid Storage com RAID 0/1/5/10
Ethernet
• 1 x Realtek 2.5 Gb Ethernet
• TUF LANGuard
Sem Fio e Bluetooth
• 1 x slot M.2 vertical (Key E, CNVi e PCIe)
• Módulo Wi-Fi vendido separadamente
Portas USB
• Traseiras (6 portas):
o 2 x USB 3.2 Gen 2 (10 Gbps) Tipo A
o 2 x USB 3.2 Gen 1 (5 Gbps) Tipo A
o 2 x USB 2.0 Tipo A
• Frontais (7 portas):
o 1 x conector USB 3.2 Gen 2 (10 Gbps) – suporta USB Type-C®
o 1 x conector USB 3.2 Gen 1 (5 Gbps) – suporta 2 portas adicionais
o 2 x conectores USB 2.0 – suportam 4 portas USB 2.0 adicionais
Áudio
• CODEC Realtek de áudio HD com som surround 7.1
• Suporte a jack detection, multi-streaming e retarefa do painel frontal
• Suporte até 24 bits/192 kHz
• Recursos: blindagem de áudio, capacitores premium, camadas de PCB dedicadas
• Necessário chassi com módulo de áudio HD para saída 7.1
Portas de E/S Traseiras
• 2 x USB 3.2 Gen 2 (10 Gbps) Tipo A
• 2 x USB 3.2 Gen 1 (5 Gbps) Tipo A
• 2 x USB 2.0 Tipo A
• 1 x DisplayPort
• 1 x HDMI
• 1 x RJ45 2.5Gb Ethernet
• 3 x conectores de áudio
• 1 x slot M.2 vertical (Key E)
• 1 x porta PS/2 combo
Conectores Internos de E/S
• Ventiladores e resfriamento:
o 1 x conector de CPU (4 pinos)
o 1 x conector OPT de CPU (4 pinos)
o 2 x conectores de ventilador de chassis (4 pinos)
• Alimentação:
o 1 x conector ATX principal 24 pinos
o 1 x conector ATX 12V 8 pinos
o 1 x conector ATX 12V 4 pinos
• Armazenamento:
o 2 x slots M.2 (chave M)
o 4 x portas SATA 6 Gb/s
• USB:
o 1 x conector USB 3.2 Gen 2 (Type-C®)
o 1 x conector USB 3.2 Gen 1 – suporta 2 portas adicionais
o 2 x conectores USB 2.0 – suportam 4 portas adicionais
• Diversos:
o 3 x cabeçalhos ARGB Gen 2
o 1 x cabeçalho AURA RGB
o 1 x cabeçalho Clear CMOS
o 1 x cabeçalho COM
o 1 x conector de áudio frontal (AAFP)
o 1 x conector de painel frontal (20-3 pinos com intrusão de chassi)
o 1 x conector de saída S/PDIF
Recursos Especiais
• Proteções ASUS TUF:
o DIGI+ VRM (DrMOS)
o ESD Guards
o TUF LANGuard
o Proteção contra sobretensão
o SafeSlot Core+
o I/O em aço inoxidável
• ASUS Q-Design:
o M.2 Q-Latch, Q-DIMM, Q-LED, Q-Slot
• ASUS Thermal Solution:
o Dissipador M.2
o Dissipador VRM
• ASUS EZ DIY:
o ProCool, SafeDIMM
• Iluminação AURA Sync:
o Cabeçalho RGB, cabeçalhos ARGB Gen 2
Recursos de Software
• Armory Crate:
o AURA Creator, AURA Sync, Fan Xpert 2+, Economia de energia, Cancelamento de ruído AI
• AI Suite 3:
o DIGI+ VRM, PC Cleaner
• TUF GAMING:
o DTS Audio Processing
• Outros:
o CPU-Z, Norton 360 (60 dias), WinRAR
• BIOS UEFI:
o ASUS EZ Mode, EZ Flash 3, CrashFree BIOS 3
BIOS
• ROM Flash de 128 Mb, UEFI AMI BIOS
Capacidade de Gerenciamento
• WOL por PME
• PXE
Acessórios Inclusos
• 2 x cabos SATA 6 Gb/s
• 1 x escudo de I/O
• 1 x pacote de borrachas M.2
• 1 x pacote de parafusos SSD M.2
• 1 x adesivo TUF Gaming
• 1 x cartão de certificação TUF
• 1 x guia do usuário
Fator de Forma
• Formato mATX (24,4 x 24,4 cm)
